HS-C TYPE 01087 01088 01089 01090 Admin Edit
,

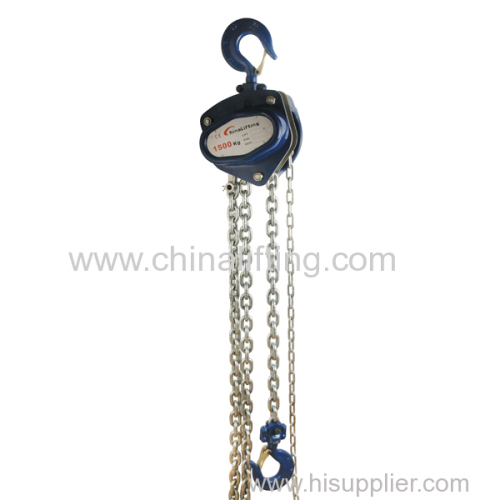

HS-C type chain block enable with casting latch.
, Load chain and inner parts galvanized available.
| ITEM NO | 01081 | 01082 | 01083 | 01084 | 01085 | 01086 | 01087 | 01088 | 01089 | 01090 | |
| Capacity | tons | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 |
| Standard lift | m | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Running test load | Kn | 7.5 | 15 | 22.5 | 30 | 45 | 62.5 | 125 | 250 | 375 | 625 |
| Effort required to lift rated load | N | 231 | 309 | 320 | 360 | 340 | 414 | 414 | 414X2 | 414X2 | 414X2 |
| No. of colums of load chain | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| Load chain diameter | mm | 6×18 | 6×18 | 8×24 | 8×24 | 8×24 | 10×30 | 10×30 | 10×30 | 10×30 | 10×30 |
| Dimensions(mm) | B | 127 | 158 | 174 | 187 | 199 | 253 | 398 | 650 | 680 | 962 |
| C | 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578 | |
| D | 35 | 35.5 | 45 | 42.5 | 50 | 64 | 85 | 110 | 110 | 170 | |
| K | 30 | 28 | 36 | 33.5 | 40 | 50 | 64 | 85 | 85 | 130 | |
